Yeni bir Uzaktan Eğitim makalesinde sizlerle beraberiz.

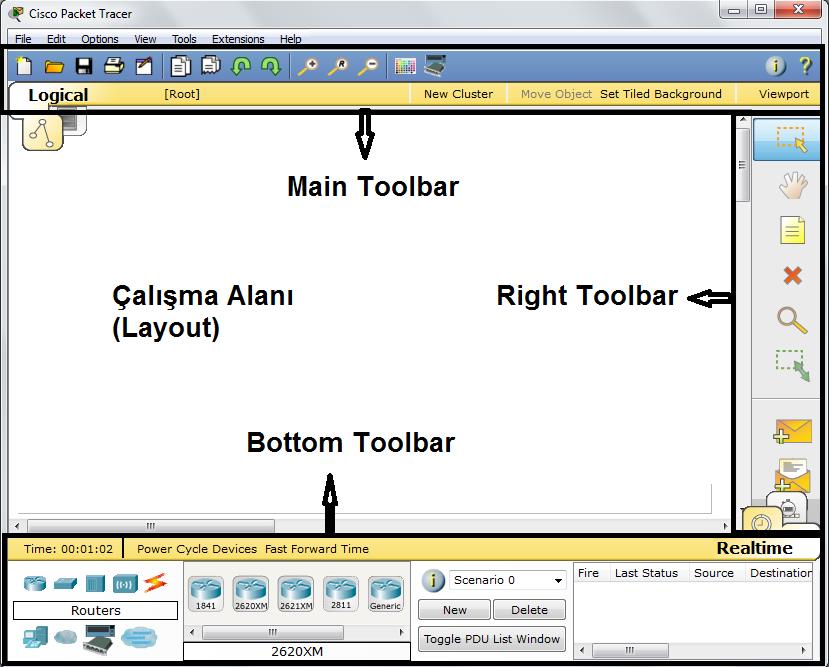

Cisco'nun kendi geliştirdiği ve kullanıcıların hizmetine sunduğu Packet Tracer isimli simülatör arayüz üzerinden istediğiniz ağ kurulumunu gerçekleştirir. Çok kolay bir kullanımı olan programda, görsel arayüzü sayasinde topolojinizi sürükle-bırak ile rahatça oluşturabiliyorsunuz. Cihazlara istediğiniz interface'leri kolayca ekleyip çıkarabiliyor ve ara bağlantıları yine cihazları seçerek kolayca belirleyebiliyorsunuz. Bu arayüzü 4 grupta inceleyebiliriz. Aşağıdaki pencerede bu ayırımları görmektesiniz.

Şimdi bu grupları inceleyelim.

Main Toolbar         : Burada bulunan simgelerden çoğunu Windows uygulamalarından hatırlayabilirsiniz. Soldan itibaren bu simgeleri kısaca açıklayalım.

1.Yeni bir paket tracer projesi oluşturmak için kullanılır.

2.Var olan bir projeyi açmak için kullanılır.

3.Üzerinde çalışılan bir projeyi kaydetmek için kullanılır.

4.Hazırlanan bir projenin veya network ağının yazıcıdan çıktısını almak için kullanılır.

5.Mevcut Network ağının değişik bir çok özelliğini Sihirbaz yardımı düzenlemek amacıyla kullanılır.

6.Seçilen bir alanın kopyalanması için kullanılır.

7.Panoya aktarılan alanın belirtilen yere yapıştırılması için kullanılır.

8.Yapılan bir işlemi geri almak için kullanılır.

9.Hafızada kayıtlı olan işlemler arasında ileriye gitmek için kullanılır.

10.Topoloji ekranını büyütmek için kullanılır.

11.Topoloji ekranını orijinal boyutuna döndürür.

12.Topoloji ekranını küçültmek için kullanılır.

13.Topoloji ekranını daha anlamlı kullanmak amacıyla ekrana kare, daire gibi çizimler yapılmasını sağlar.

Right Toolbar        : Burada yer alan simgeleri yukarıdan aşağıya doğru sırasıyla açıklayalım.

1. Seçim aracıdır. Topolojide bulunan cihazları seçmek için kullanılır. Çoklu seçim için belirli bir dörtgen çizilip seçim yapılabilir.

2. Çalışma alanı üzerinde hareket etmeyi sağlayan araçtır. Büyük topolojilerde, cihazların tümü aynı ekrana sığmayabilir. Bu araç ile çalışma alanını gezebilirsiniz.

3. Çalışma alanı üzerinde açıklayıcı notlar almanızı sağlayan araçtır.

4. Çalışma alanında bulunan bir veya daha fazla cihazın, bağlantının, şeklin ya da notların silinmesini sağlayan araçtır.

5. Topolojide bulunan cihazların ARP tablosu, Routing Tablosu, Mac Tablosu gibi tabloların görüntülenmesini sağlar.

6. Çalışma alanında bulunan şekillerin boyutlandırılmasını sağlayan araçtır.

7. Seçilen iki cihaz arasında bir ICMP paketi gönderir. Cihazlar arasında iletişimin olup olmadığının testi kısaca bu paket ile yapılabilir. İletişimin olabilmesi için cihazların IP adresinin bulunması gerekir. İlk tıklanan cihaz kaynak, ikinci tıklanan ise hedeftir. Eğer iletişim başarılı ise(successful) mesajı ekrana gelir.

8. Kaynak ile hedef arasında protokolü belirleyebileceğiniz, özelleştirilmiş paketler göndermenizi sağlar.

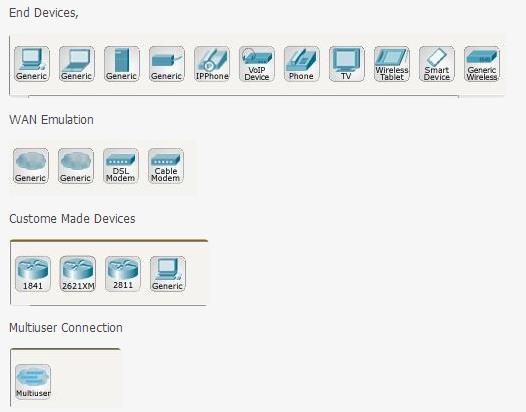

Bottom Toolbar                               : Çalışma alanına Router, Switch, PC gibi cihazların ve bunlar arasındaki kablolamaların yapıldığı en sık kullanılan menüdür. En solda üstte yer alan cihazlar ve kablolar ile açıklama işlemlerine başlayalım.
